LASTBÄRANDE 4-SKIFTS TEGELBALKAR

SOM STANDARD LEVERERAS SPÄNNARMERADE TEGELBALKAR I DANSKT NORMALFORMAT I LÖPFÖRBAND.

Dimensionering
RANDERS TEGEL ABs specifika beräkning efter gällande normer. Dimensionering, statiska beräkningar och varudeklarationer är inkluderat i priset.

Mått för lastbärande 4-skifts spännarmerade tegelbalkar
Tegelbalkens längd definieras i förhållande till belastning och design. Upplaget i tegelbalken ska vara 3/4 sten i båda ändar för första skiftet och 1/2 sten för de efterföljande skiften.

TEGELBALK MED 4-SKIFT FÖR BAKMUR OCH FASAD

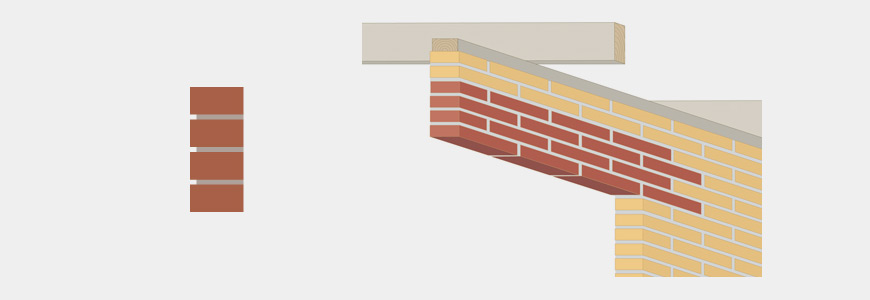

11 cm bred (4N)* lastbärande spännarmerad tegelbalk

Tillverkat i bakmur- eller fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.

Används typiskt som prefabricerad murverksbalk i fasad eller bakmur där en standard tegelbalk inte kan uppnå tillräcklig styrka. Balken utförs alltid med förskjutningsarmering.

17 cm bred (4B)* lastbärande spännarmerad tegelbalk

Tillverkat i bakmur- eller fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.

Används typiskt som prefabricerad murverksbalk i fasad eller bakmur där en standard tegelbalk inte kan uppnå tillräcklig styrka. Balken utförs alltid med förskjutningsarmering.

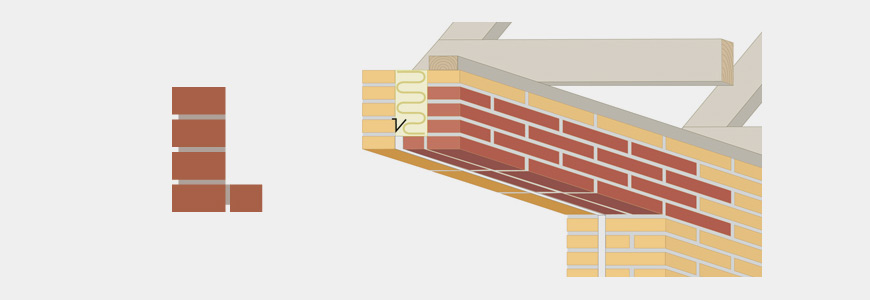

20/3x11 cm bred (20/3N)* lastbärande spännarmerad tegelbalk

Tillverkat i bakmur- eller fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.

Används typiskt som prefabricerad murverksbalk i fasad eller bakmur där en standard tegelbalk inte kan uppnå tillräcklig styrka. Balken utförs alltid med förskjutningsarmering.

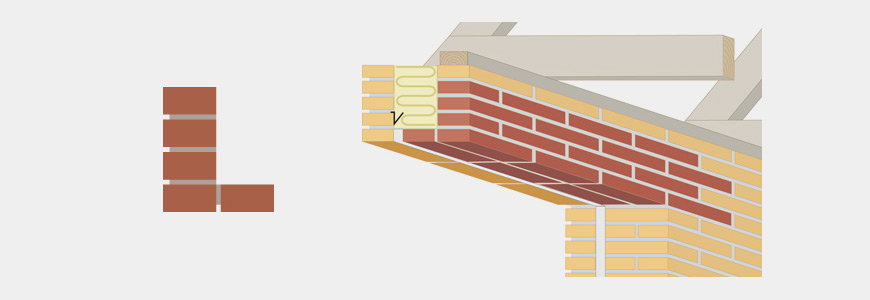

23/3x11 cm bred (H/3N)* lastbärande spännarmerad tegelbalk

Tillverkat i bakmur- eller fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.

Används typiskt som prefabricerad murverksbalk i fasad eller bakmur där en standard tegelbalk inte kan uppnå tillräcklig styrka. Balken utförs alltid med förskjutningsarmering.

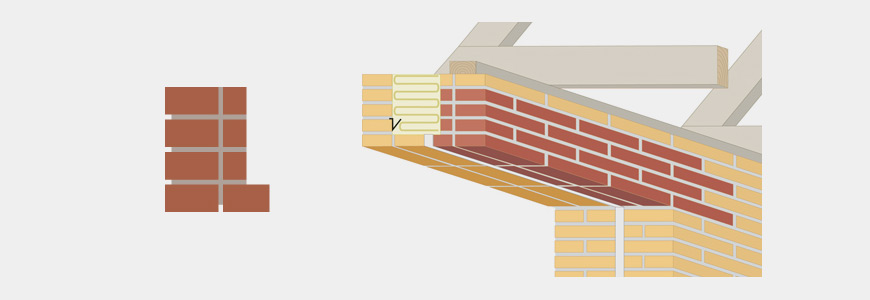

20/3x17 cm bred (20/3B)* lastbärande spännarmerad tegelbalk

Tillverkat i bakmur- eller fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.

Används typiskt som prefabricerad murverksbalk i fasad eller bakmur där en standard tegelbalk inte kan uppnå tillräcklig styrka. Balken utförs alltid med förskjutningsarmering.

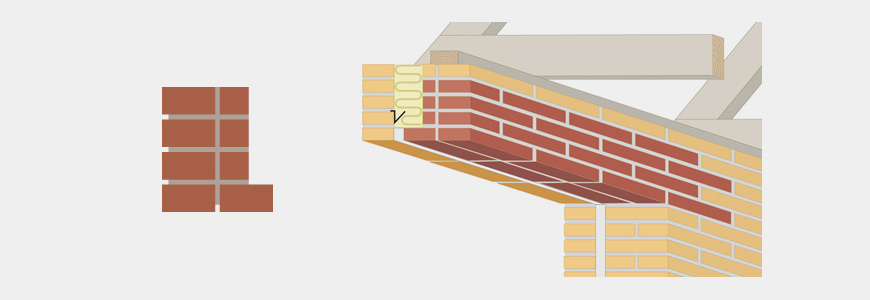

23/3x17 cm bred (H/3B)* lastbärandespännarmerad  tegelbalk

Tillverkat i bakmur- eller fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.

Används typiskt som prefabricerad murverksbalk i fasad eller bakmur där en standard tegelbalk inte kan uppnå tillräcklig styrka. Balken utförs alltid med förskjutningsarmering.

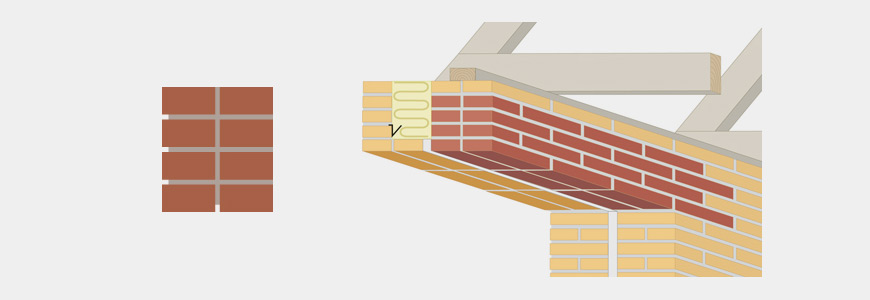

23 cm bred (4H)* lastbärande spännarmerad tegelbalk

Tillverkat i bakmur- eller fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.

Används typiskt som prefabricerad murverksbalk i fasad eller bakmur där en standard tegelbalk inte kan uppnå tillräcklig styrka. Balken utförs alltid med förskjutningsarmering.

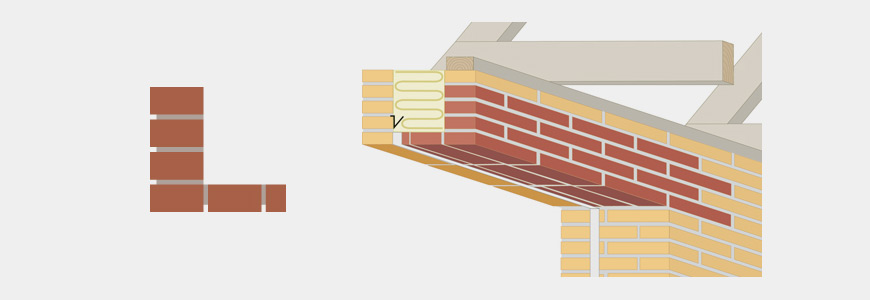

27/3x11 cm bred (27/3N)* lastbärande spännarmerad tegelbalk

Tillverkat i bakmur- eller fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.

Används typiskt som prefabricerad murverksbalk i fasad eller bakmur där en standard tegelbalk inte kan uppnå tillräcklig styrka. Balken utförs alltid med förskjutningsarmering.

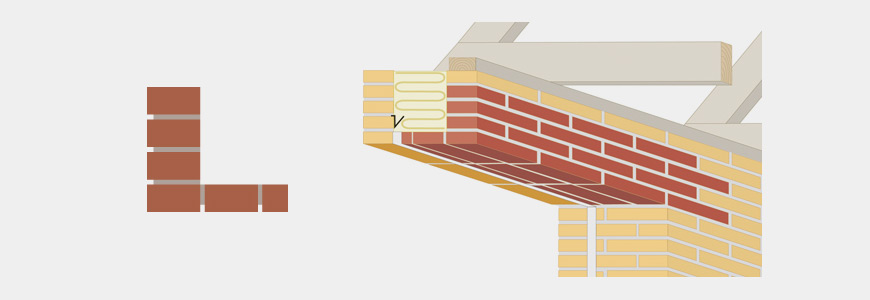

29/3x11 cm bred (29/3N)* lastbärande spännarmerad tegelbalk

Tillverkat i bakmur- eller fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.

Används typiskt som prefabricerad murverksbalk i fasad eller bakmur där en standard tegelbalk inte kan uppnå tillräcklig styrka. Balken utförs alltid med förskjutningsarmering.

* Första bokstaven/siffran i parentesen anger bredden på nedersta skiftet.
Andra bokstaven/siffran anger bredden på överliggande skift.
N: Bredden på sten i normalformat, 11 cm.
B: Bredden på bredsten i normalformat, 17 cm.
H: Längden på sten i normalformat, 23 cm.

Spännarmerade tegelbalkar med 4 skift utförs i minst 108 mm bredd. Längd och förband efter önskemål. Används som bärande balkar och utförs med förskjutningsarmering. Dimensioneras i enlighet med Carlsberg Bjælkers certifierade program.

Balkarna beräknas för att bära den aktuella belastningen.

FRÅGOR, BERÄKNINGAR OCH OFFERTER

Vill du ha goda råd eller offert på en beräkning kan du kontakta våra konsulenter eller skicka relevant information direkt till RANDERS TEGEL AB. Hitta rätt under KONTAKT

När du skickar ritningsmaterialet digitalt är det viktigt att:

• Materialet är i PDF-format där måtten är utsatta i ritningen, ev. kompletterat med ritningar i formatet DWG.
• Filerna bör innehålla information om plan, snitt och fasad.
• Övriga upplysningar kan anges i e-post eller bifogas som Word-dokument.
